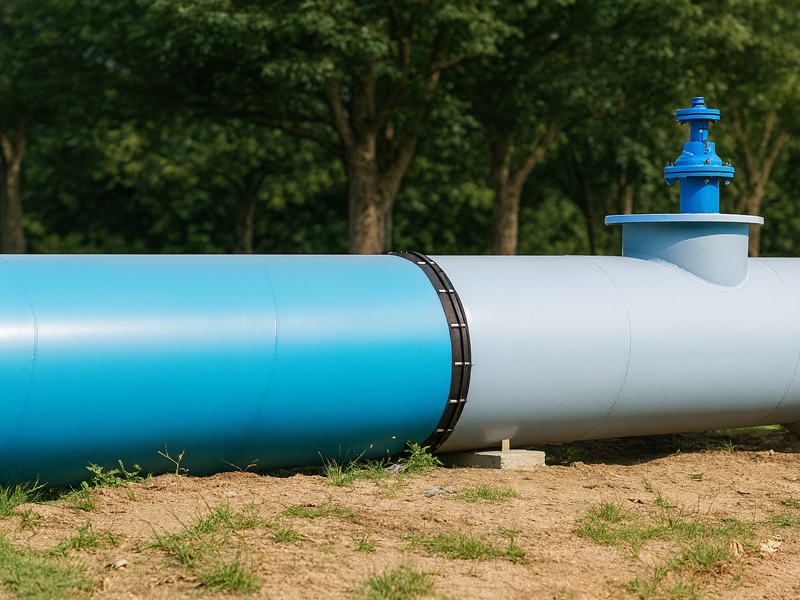

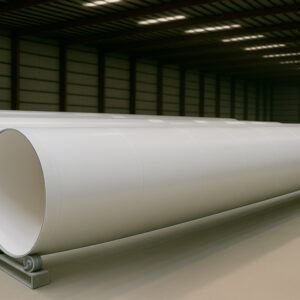

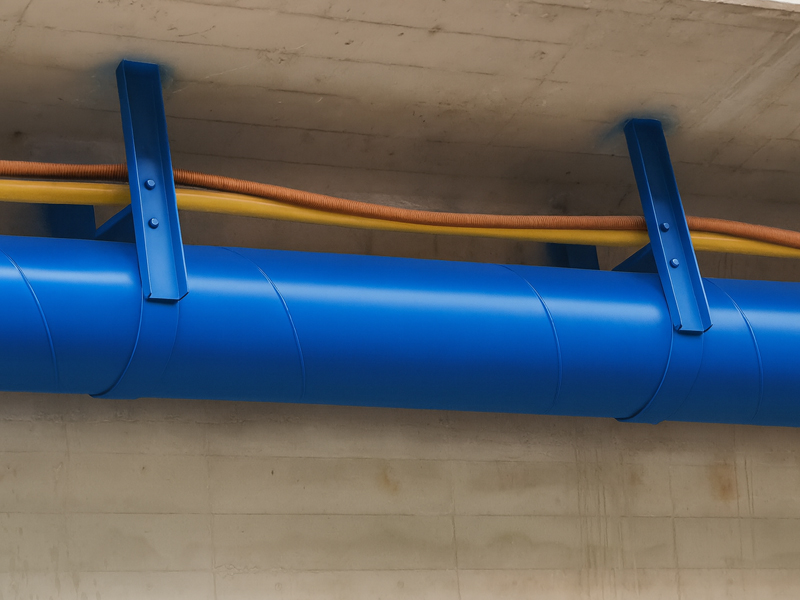

Ống thép hàn xoắn dẫn nước sạch

Ống thép hàn xoắn dẫn nước sạch – Giải pháp ống truyền tải bền vững cho các công trình cấp nước

Ống thép hàn xoắn dẫn nước sạch được sản xuất từ thép cuộn cán nóng chất lượng cao trên dây chuyền máy lốc – hàn xoắn tự động với độ chính xác tuyệt đối, phù hợp cho các hệ thống dẫn nước sạch đô thị, khu công nghiệp, nhà máy nước, trạm bơm, tuyến truyền tải nước đường dài và các công trình hạ tầng cấp nước quy mô lớn.

Sản phẩm đáp ứng đầy đủ tiêu chuẩn quốc tế JIS và AWWA, có khả năng chịu áp lực cao, chống ăn mòn tốt và tuổi thọ lên đến hàng chục năm.

Quy cách sản xuất

• Đường kính danh định: DN500 – DN4200
• Độ dày thành ống: 5.8 mm – 25.4 mm
• Chiều dài ống: 6 – 12 mét (hoặc theo yêu cầu dự án)
• Nguyên liệu: thép cuộn cán nóng tiêu chuẩn
• Công nghệ hàn: hàn xoắn SAW hai phía (Submerged Arc Welding)
• Biên dạng mối hàn: hàn xoắn liên tục theo góc xoắn tối ưu
• Đầu nối: mặt bích, nong loe, hàn trực tiếp tùy yêu cầu

Tiêu chuẩn sản xuất

Ống được sản xuất theo hệ thống tiêu chuẩn quốc tế nghiêm ngặt:

• Tiêu chuẩn JIS G3443-1
• Tiêu chuẩn JIS G3443-2
• Tiêu chuẩn JIS G3443-3
• Tiêu chuẩn JIS G3443-4
• Tiêu chuẩn AWWA (ANSI) C200
• Tiêu chuẩn AWWA (ANSI) C208
• Tiêu chuẩn AWWA (ANSI) C210
• Tiêu chuẩn AWWA (ANSI) C218
• Tiêu chuẩn AWWA (ANSI) C222

Các tiêu chuẩn này đảm bảo ống an toàn tuyệt đối cho hệ thống nước sạch, chịu áp lực lớn, có khả năng chống ăn mòn và đáp ứng các điều kiện lắp đặt khắt khe.

Đặc điểm nổi bật

– Độ bền cơ học vượt trội: Công nghệ hàn SAW xoắn tạo nên mối hàn chắc chắn, thấu sâu, chịu lực tốt hơn mối hàn dọc.

– Chống ăn mòn cao: Ống được phun bi làm sạch và sơn phủ epoxy, bitum hoặc polyurethane theo tiêu chuẩn AWWA, phù hợp với lắp đặt chôn ngầm và môi trường nước sạch.

– Sản xuất đường kính lớn đến DN4200: Phù hợp với các tuyến ống truyền tải nước thô và nước sạch diện rộng.

– Độ kín khít tuyệt đối: Hàn tự động liên tục giúp mối hàn không rỗ khí, đảm bảo an toàn cho hệ thống áp lực.

– Tuổi thọ công trình dài (40 – 70 năm): Ổn định, ít bảo trì, tối ưu chi phí vận hành.

Ứng dụng của ống thép hàn xoắn dẫn nước sạch

• Tuyến ống truyền tải nước sạch liên tỉnh, liên vùng
• Đường ống cấp nước thô tới nhà máy xử lý
• Hệ thống ống cho khu công nghiệp, khu đô thị mới
• Đường ống hút – xả tại trạm bơm
• Công trình thủy lợi, hồ chứa, nhà máy nước
• Nâng cấp và cải tạo mạng lưới cấp nước hiện hữu

Thông số kỹ thuật cơ bản

Quy trình sản xuất ống thép hàn xoắn

Bước 1: Kiểm tra thép cuộn đầu vào

Đảm bảo vật liệu đạt tiêu chuẩn về cơ lý – hóa học.

Bước 2: Nắn phẳng và cắt biên tôn

Tối ưu biên dạng để vào máy lốc chính xác.

Bước 3: Tạo hình ống bằng máy lốc xoắn tự động

Thép được cuộn theo góc xoắn thiết kế, tạo ống liên tục.

Bước 4: Hàn SAW bên trong và bên ngoài

Hàn hồ quang chìm cho mối hàn bền, thấu sâu, không rỗ khí.

Bước 5: Kiểm tra không phá hủy NDT

• Siêu âm mối hàn (UT)
• Kiểm tra từ tính (MT)
• Đo kích thước bằng camera – laser

Bước 6: Cắt ống theo chiều dài

Dùng máy cắt tự động plasma.

Bước 7: Làm sạch – Sơn phủ bảo vệ

• Phun bi đạt SA2.5
• Sơn phủ epoxy/bitum/PU theo tiêu chuẩn AWWA

Bước 8: Kiểm định – đóng gói – xuất xưởng

Công nghệ sản xuất hiện đại

– Công nghệ hàn xoắn SAW

• Mối hàn thấu sâu
• Độ kín tuyệt đối
• Năng suất cao, ổn định

– Hệ thống định hình và điều khiển PLC: Giúp đường kính, độ tròn và góc xoắn đạt sai số cực thấp.

– Công nghệ kiểm tra NDT 100% chiều dài mối hàn: Đảm bảo chất lượng từng mét ống.

– Làm sạch bề mặt: Mặt trong và ngoài bằng phương pháp Phun bi theo tiêu chuẩn Sa2.5

– Sơn phủ theo chuẩn AWWA: Tối ưu khả năng chống ăn mòn và kéo dài độ bền, tuổi thọ của sản phẩm

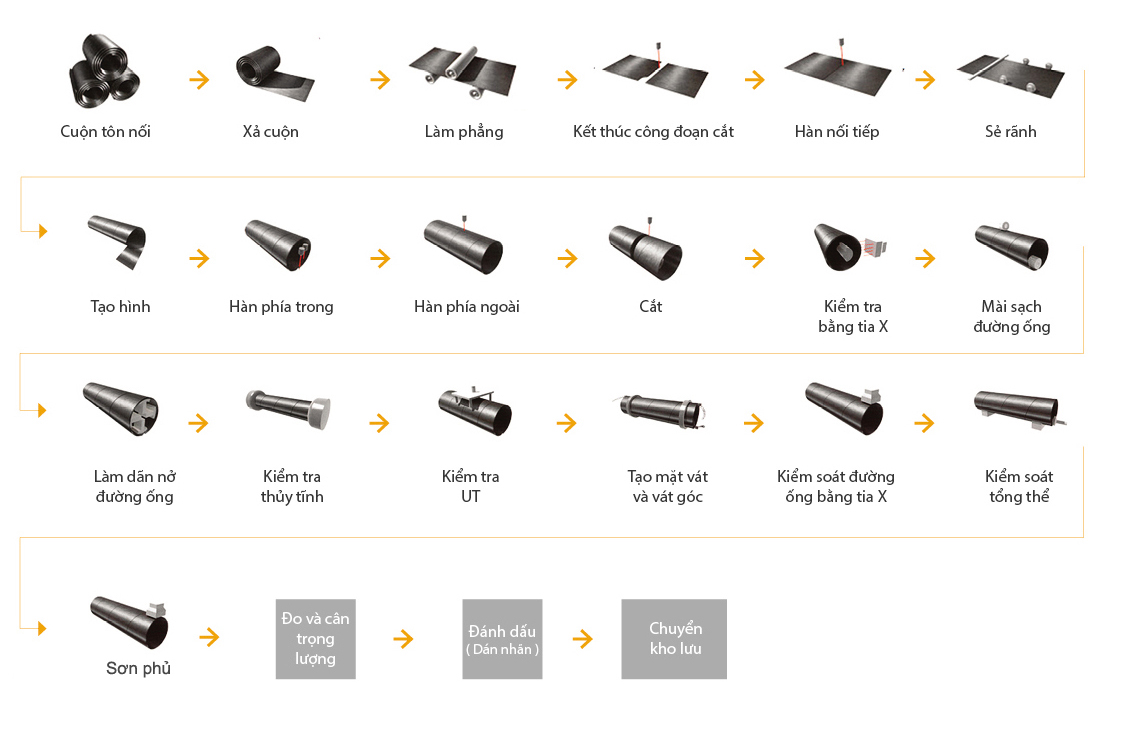

Sơ đồ dây chuyền máy hàn xoắn
